В настоящее время для устройства гидроизоляции плоских кровель применяются в основном рулонные материалы (на битумной основе и полимерные мембраны). Рулонные материалы легко укладываются на плоской горизонтальной поверхности. Укладка значительно усложняется при гидроизоляции мест примыканий к выступающим строительным конструкциям (парапетам, вентиляционным и лифтовым шахтам, выходам коммуникаций и труб, антеннам, ограждениями т.п.), а также на кровлях сложной конфигурации и сложного рельефа. Именно в этих случаях существенно усложняется раскрой материалов, увеличивается количество швов и сгибов материалов под весьма малыми радиусами, что приводит к повышению трудоемкости и снижению надежности гидроизоляционного покрытия.
Фасонные изделия
Альтернативным вариантом является применение на таких участках фасонных изделий для стандартных узлов примыканий, что уменьшает количество швов, повышает надежность гидроизоляции и ускоряет процесс выполнения работ. Фасонные изделия выпускаются сейчас как для гидроизоляционных систем на основе битумных материалов, так и для материалов на основе полимерных мембран. Однако ограниченный ассортимент фасонных изделий, который в настоящее время может предложить рынок, сдерживает их широкое применение на практике.
Мастичная гидроизоляция
Ситуация принципиально меняется при использовании систем мастичной гидроизоляции. Мастики легко наносятся на поверхность любой конфигурации, образуя бесшовное покрытие, повторяющее форму основания. Покрытие при этом получается цельноприклеенным, исключающим образование пустот. Достоинства мастичных покрытий давно оценены строителями и в наибольшей степени реализуются при устройстве гидроизоляции на сложных участках кровли. Однако долгое время, пока производители могли предложить мастики только на чисто битумной основе, отличающиеся низкой долговечностью, мастичные покрытия применялись, в основном, только при ремонте.

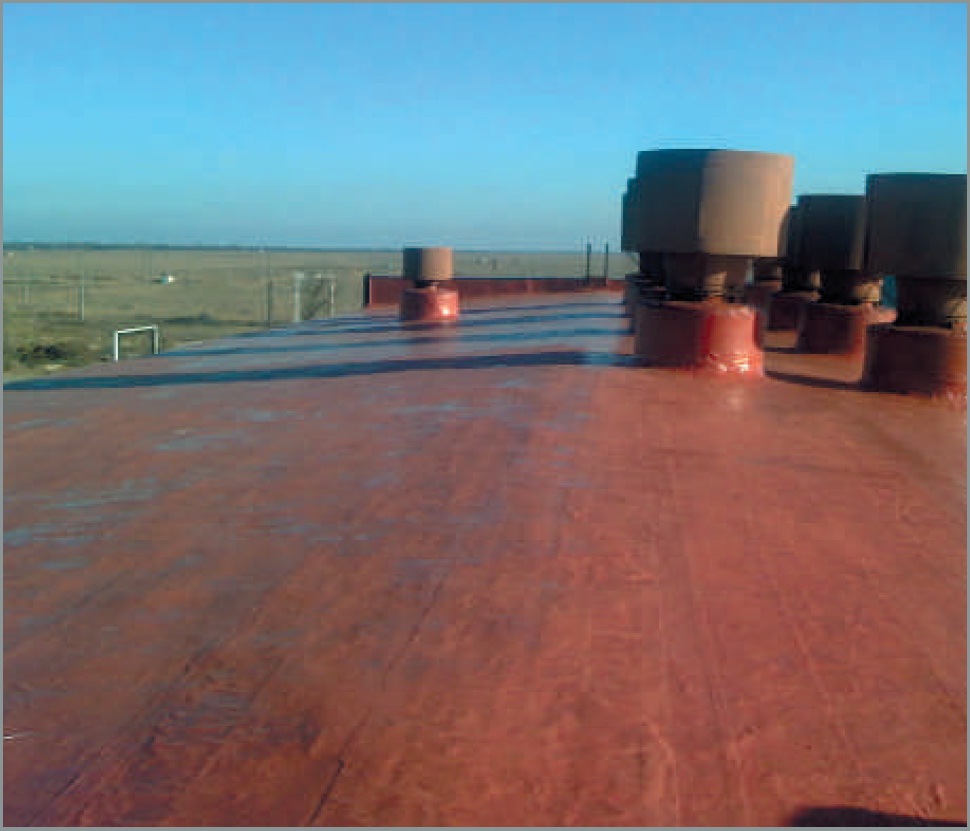

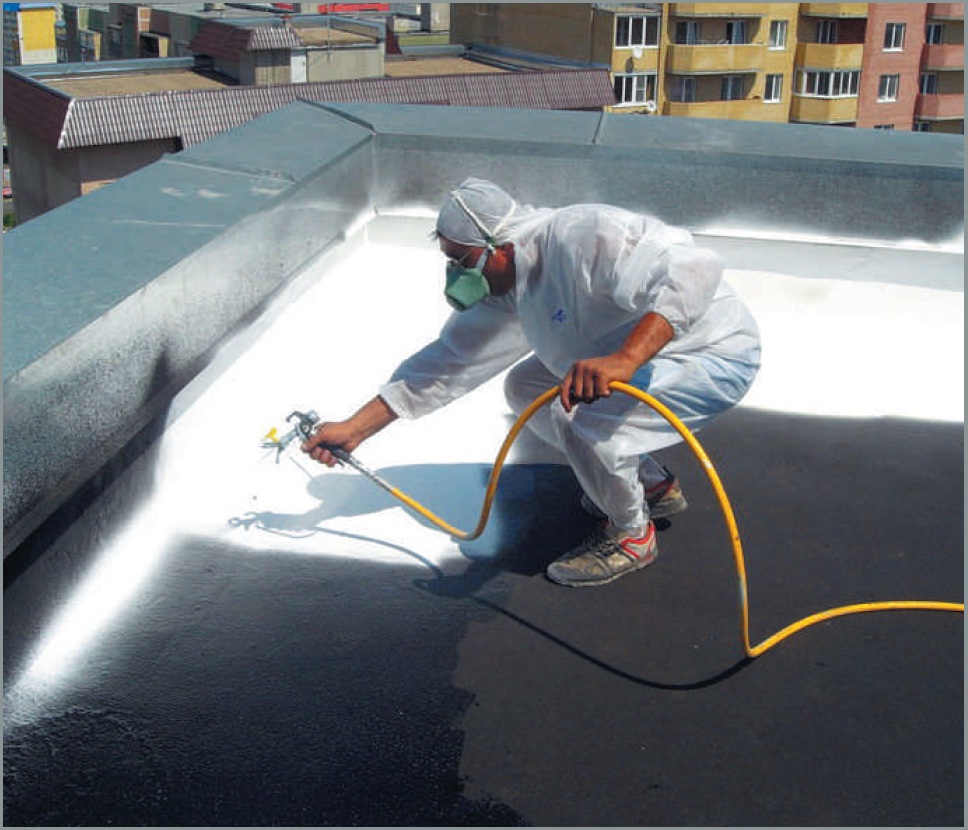

 Рис. 1 Мастигум 2 |

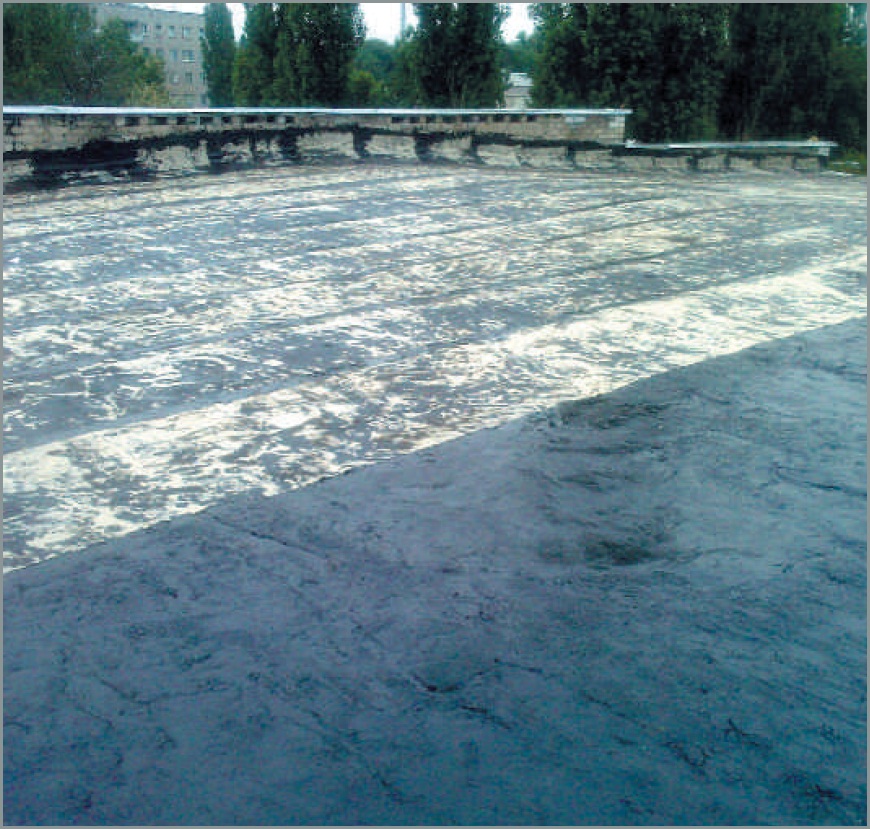

 Рис. 2 Мастигум 2 |

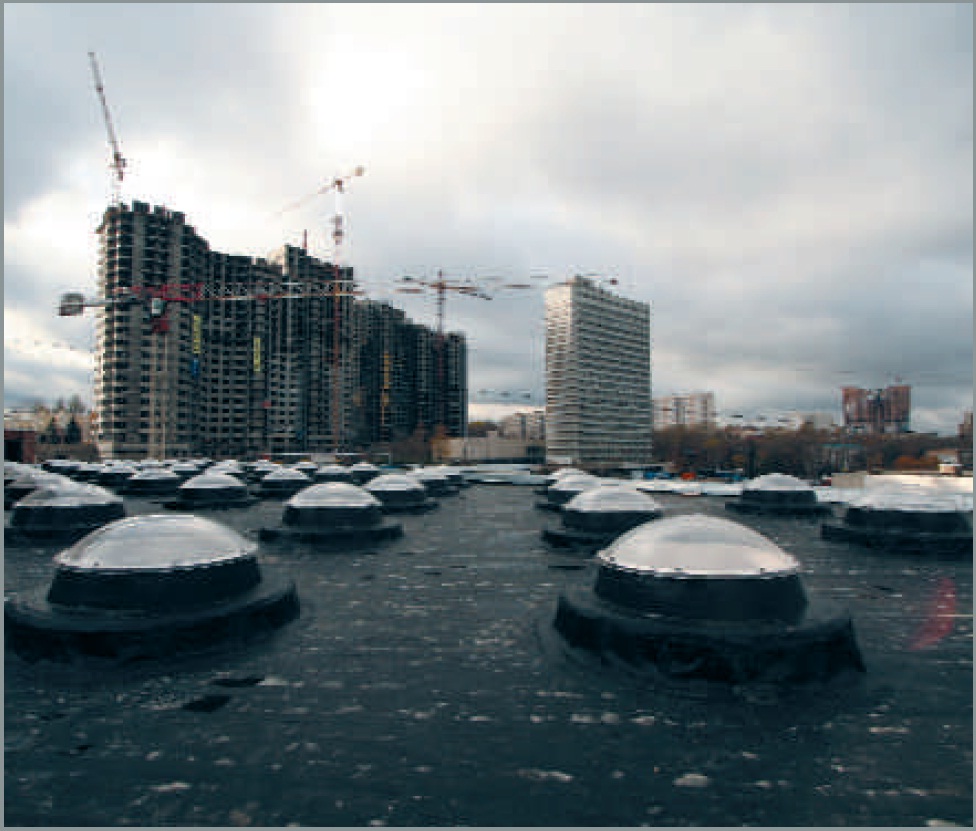

 Рис. 3 Гипердесмо® |

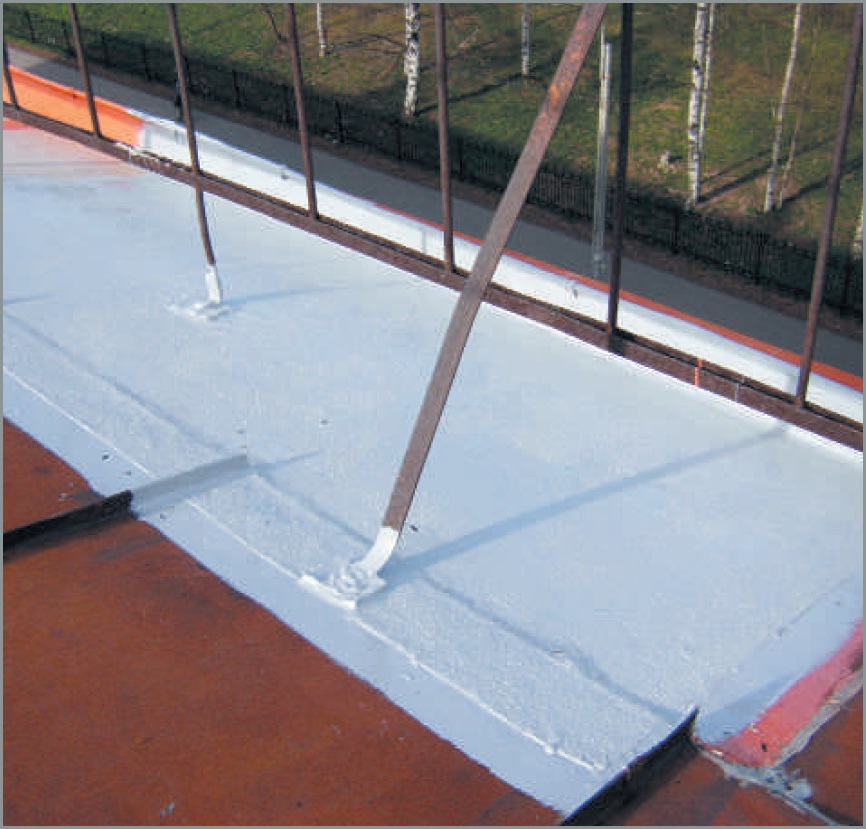

 Рис. 4 Гипердесмо-РВ-2К® |
 Рис. 5 Ремонт металлической кровли мастикой Гипердесмо® |

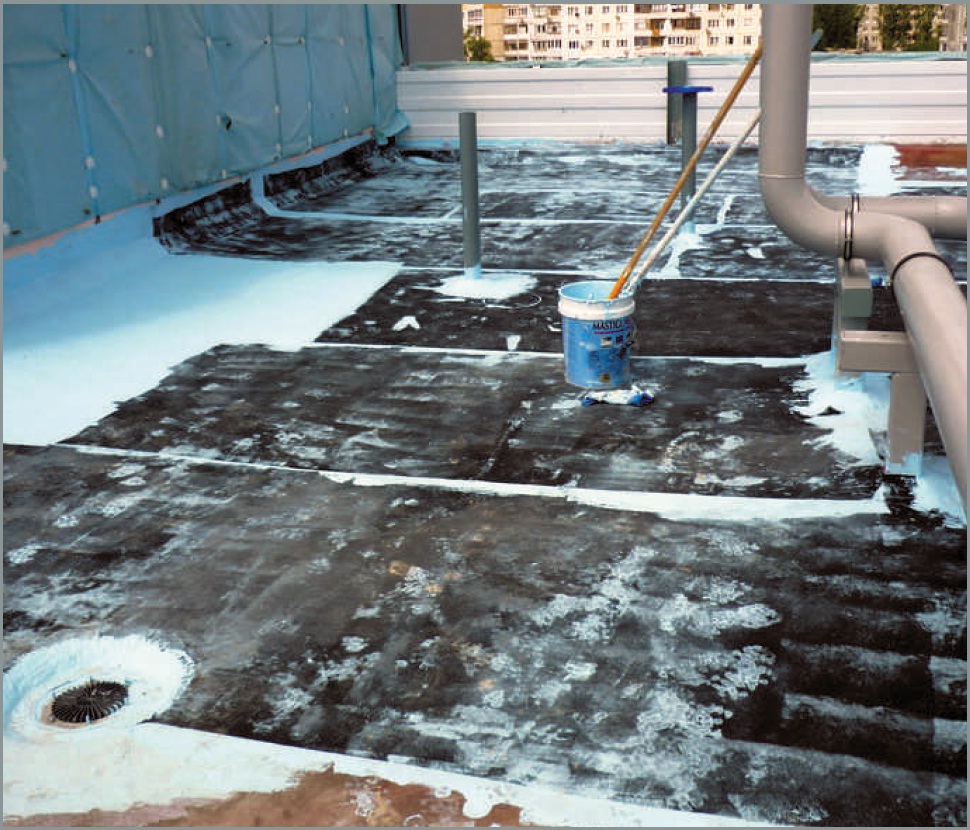

 Рис. 6 Устройство армированной системы на основе мастики Гипердесмо-РВ-2К® |
В последние десятилетия с появлением на рынке недорогих битумных мастик, модифицированных полимерными материалами (на основе латекса или полиуретана), и чисто полимерных мастик гидроизоляционные характеристики мастичных покрытий и их долговечность существенно улучшились. В результате область применения мастичных покрытий значительно расширилась. Сейчас их начинают применять не только для выполнения локальных ремонтных работ, но и для устройства гидроизоляции всей кровли. Характеристики некоторых современных мастик, наиболее известных на рынке, и покрытий из них приведены в табл. 1, из которой видно, что покрытия из полимерных мастик отличаются высокой эластичностью и прогнозируемым сроком службы.

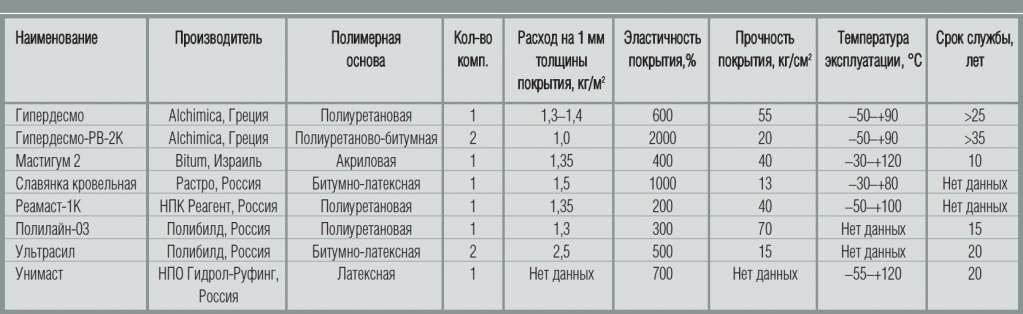

Таблица 1. Технические характеристики полимерных мастик

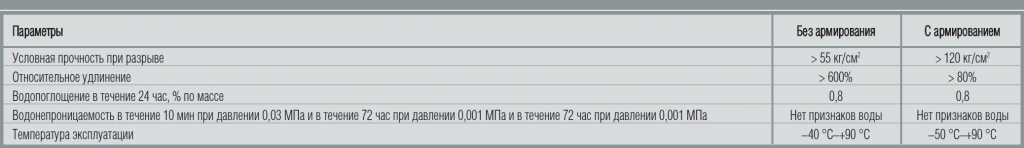

Таблица 2. Основные технические характеристики системы «Флэшинг»
Мастики, перечисленные в табл. 1, наносятся холодным способом с помощью обычного ручного инструмента (кисти, валики) или механизировано — аппаратами безвоздушного напыления. Нанесение обычно выполняется в 2–3 слоя с временными интервалами между слоями, определяемыми образованием поверхностной пленки на нижнем слое мастики. Для обеспечения надежности гидроизоляции и указанных в таблице сроков службы толщина покрытий должна составлять 1,5–2,0 мм. Примеры объектов, где гидроизоляция выполнялась современными мастиками, приведены на рис. 1–4.
Отметим, что полимерные мастики могут с успехом применяться также для ремонта и устройства гидроизоляции мест примыканий и на скатных кровлях. Пример выполнения таких работ на металлической кровле показан на рис. 5.
Для усиления прочности и надежности гидроизоляционного покрытия непосредственно в местах примыкания рекомендуется применять армирование, используя для этих целей современный нетканый материал — каландрированный геотекстиль, который был специально разработан для покрытий из полимерных мастик. Отметим, что данный материал хорошо себя зарекомендовал и при устройстве армированной мастичной системы на всей поверхности кровли, существенно снижая при этом требования к качеству подготовки основания и упрощая контроль за равномерностью толщины покрытия по всей поверхности. Укладка армирующего материала при этом выполняется по свеженанесенному первому слою мастики, который затем закрывается сверху еще одним или двумя слоями мастики. Устройство системы с армированием иллюстрируется рис. 6.
В отдельную группу можно выделить двухкомпонентные мастичные покрытия на основе битумно-латексных эмульсий, наносимых с помощью специальных установок низкого давления. Исходные компоненты покрытия подаются по двум раздельным каналам установки к распыляющему устройству, на выходе которого смешиваются и, достигая поверхности, быстро за твердевают. Для данных покрытий характерны высокая производительность (до 1000 м2 за смену) и высокая эластичность (800–1800%). К недостаткам следует отнести повышенную стоимость, принципиальную невозможность выполнения работ при отрицательных температурах.
Система Флэшинг
Особый интерес вызывают системы мастичной гидроизоляции Флэшинг, предназначенные для выполнения работ на сложных участках кровли в комбинации с рулонными материалами. Система Флэшинг является новинкой для российского рынка, хотя на Западе она давно известна и широко применяется. Примером данного продукта в России может служить система, разработанная специалистами корпорации «ТемпСтройСистема» на основе мастики Гипердесмо-РВ-1К (Alchimica, Греция). Мастика представляет собой однокомпонентный материал на полиуретановобитумной основе, отличающийся повышенной тиксотропностью и высокой скоростью полимеризации, что обеспечивает комфортные условия работы при нанесении на вертикальные поверхности. Покрытия из данной мастики обладают прекрасными гидроизоляционными и механическими характеристиками и легко сопрягаются с рулонными гидроизоляционными материалами на битумной основе, а также полимерными ПВХ- и ЭПДМ-мембранами. Прогнозируемый срок службы покрытия - не менее 25 лет.
Система Флэшинг на основе мастики Гипердесмо-РВ-1К наносится в 2 слоя с расходом 0,75–1,0 кг/м2, обеспечивая при этом толщину покрытия после полимеризации в 1,5–2,0 мм. Время образования поверхностной пленки мастики в летних условиях не превышает 2–3 ч. Интервал времени между слоями — 3–24 ч. Мастика имеет очень высокую адгезию (>20 кг/м2) к основным строительным материалам (бетон, ЦПС, штукатурка, металл, рулонные кровельные материалы) и, как правило, не требует предварительного праймирования основания.
Для армирования в системе применяется специальный каландрированный геотекстиль с приглаженным ворсом толщиной 0,5–0,6 мм, который укладывается по свеженанесенному первому слою мастики (с прикаткой валиками) и затем закрывается вторым слоем мастики. Данный материал специально разработан для систем мастичной гидроизоляции, он легко кроится (с помощью ножниц) и укладывается на поверхность любой конфигурации (по трудоемкости этот процесс не отличается от наклеивания обоев).
Основные технические характеристики системы Флэшинг приведены в табл. 2.
Примеры устройства системы Флэшинг для узлов примыкания к парапету и металлической трубе показаны соответственно на рис. 7 и рис. 8.

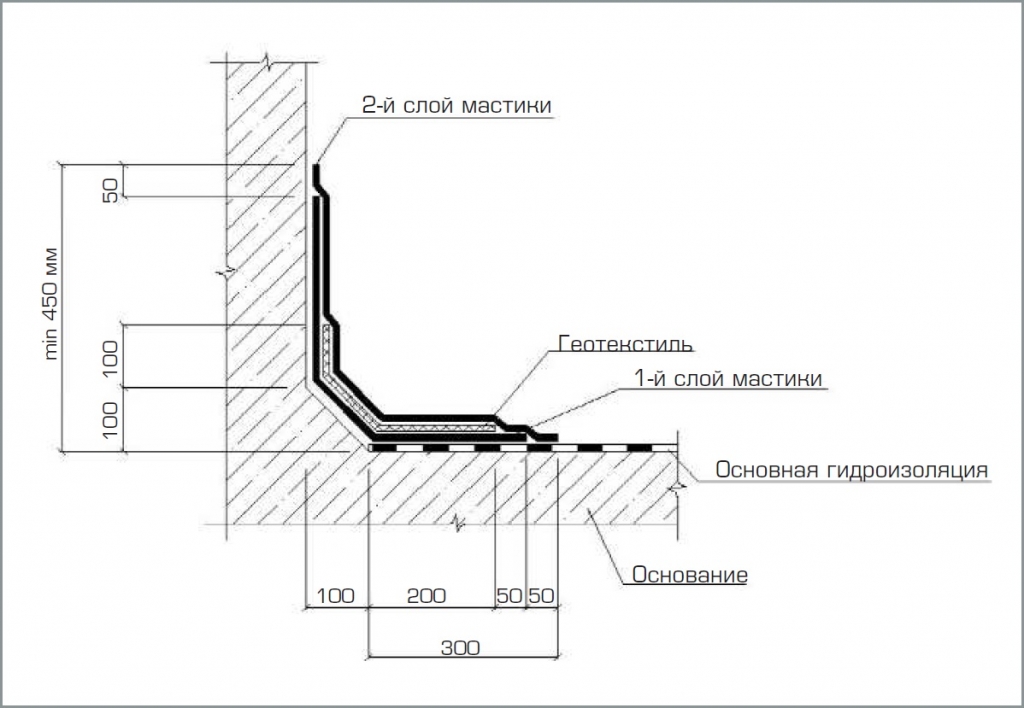

 Рис. 7 Устройство примыкания к парапету с помощью системы «Флэшинг» |

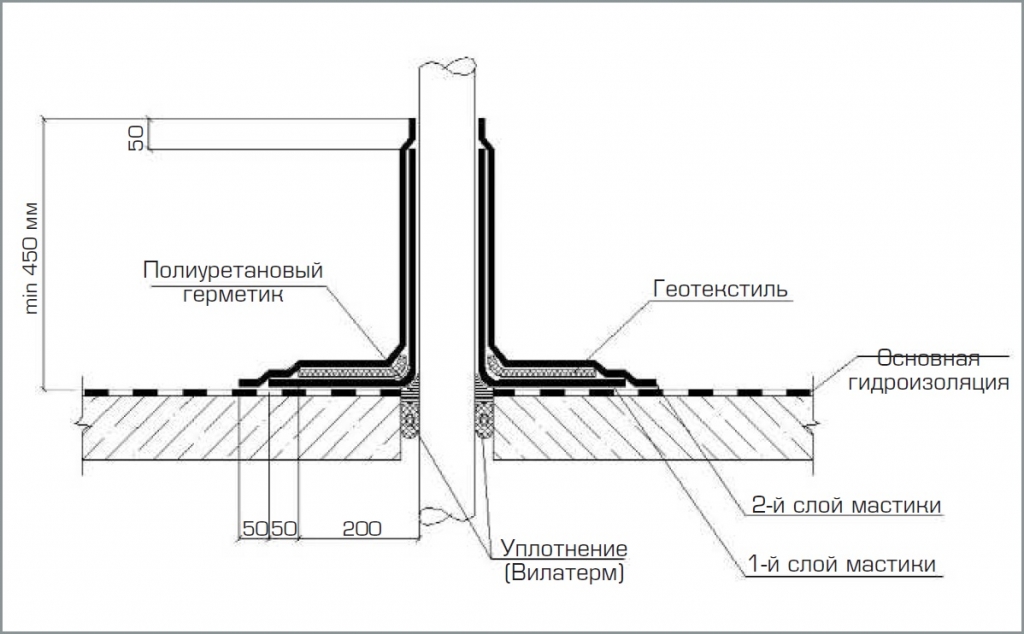

 Рис. 8 Устройство примыкания к металлической трубе с помощью системы «Флэшинг» |
